ZESID Datenerfassungs-und Meldedienst - Big Data für Prozessdaten

ZESID

ZESID ist ein Client-Serverbasiertes Datenerfassungssystem für Prozessdaten mit Alarmmeldungen z.B. per SMS oder Email, Statusüberwachung, Datenauswertung und -Anzeige.

Daten speichern, überwachen und auswerten

Langfristige Datenspeicherung, Auswertung und Vorfilterung von Prozessdaten, automatische Benachrichtigungen per Email oder SMS im Fehlerfall, Online-Livedatenanzeige, Feldgeräte-Statusanzeige in Kartendarstellung - alles verwalten Sie über eine einfache und übersichtliche Weboberfläche.

ZESID

ZesidControl1

Big Data für Prozessdaten

ZESID ist ein Client-Serverbasiertes Datenerfassungs- und Auswertungssystem für Prozessdaten mit Alarmmeldungen z.B. per SMS oder Email, Statusüberwachung, Datenauswertung und -Anzeige. Die redundanten Server speichern mehrere Millionen Datensätze pro Sekunde. Entwickelt wurde ZESID insbesondere in Hinblick auf die Überwachung von Verkehrssignalanlagen (Ampeln), Verkehrszählstellen und dergleichen Feldgeräten.
Dabei wurde jedoch Wert darauf gelegt die Ausführung nicht nur sicher und hochverfügbar zu gestalten, sondern möglichst flexibel weite Anwendungsgebiete wie insbesondere z.B. Energiecontrolling, Gebäudeleittechnik, industrielle Prozessüberwachung und -steuerung und dergl. zu eröffnen.

Entwickelt und optimiert für Verkehrseinrichtungen/ Lichtsignalanlagen

- Zusandsermittlung und -Anzeige (Karte oder Liste)
- Störmeldeeinrichtung
- elektronisches Betriebstagebuch (Logbuch)
- Zählwerterfassung und -auswertung

- Onlinesignalplan mit Detektorstatus (auch Rückwirkend abrufbar, Speicherzeit konfigurierbar)

- Offenes Übertragungsprotokoll (TCP/IP) mit Verschlüsselung nach militärischen Standards
- Eigenentwicklung aus unserem Hause - profitieren Sie von jahrzehntelanger Erfahrung

ZESID Clientsoftware
- Das auf TCP/IP basierende verschlüsselte Protokoll zwischen Client(Feldgeräten) und den ZESID-Servern ist vollständig dokumentiert (kostenlos). Wir bieten jedoch selbstverständliche eine fertige Softwarelizenz an.

  Die ZESID-Clientsoftware erfasst die zu übertragenden Daten, speichert sie zwischen, bereitet sie ggf. auf und überträgt sie verschlüsselt an die redundanten ZESID-Server.
  Die Software ist für (embedded) Linux und Windows sowohl für ARM als auch x86-Architekturen lizensierbar und erfordert auf der Hardware lediglich das Betriebssystem, eine beliebige Internetanbindung (auch GSM möglich) sowie eine Datenbank (mySQL, PostgreSQL oder SQLite).

  Die Software erlaubt umfangreichste Anpassungen über eine integrierte C-ähnliche Scriptsprache (Squirrel), bis hin zu komplexer Datenverarbeitung vor Ort.
  Auf Wunsch sind auch serverseitige Scripte mit direkter Anbindung an das Datenbankbackend realisierbar, die sowohl Zeit- als auch ereignisbasiert ausgeführt werden können. Somit sind beinahe sämtliche denkbare kundenspezifische Steuerungs- und Auswertungsaufgaben umsetzbar.

  Gern helfen wir Ihnen bei der Implementation für Ihre Anwendung oder setzen diese für Sie komplett um.
  Die Software wird einmalig ("lebenslang") lizensiert, wiederkehrende Kosten entstehen nur bei den ZESID-Servern.

  Die Software wurde auf vielen gängigen Embedded Systemen gestestet (Raspberry, Beagle, Cubie) und fordert der Hardware nur wenig ab.

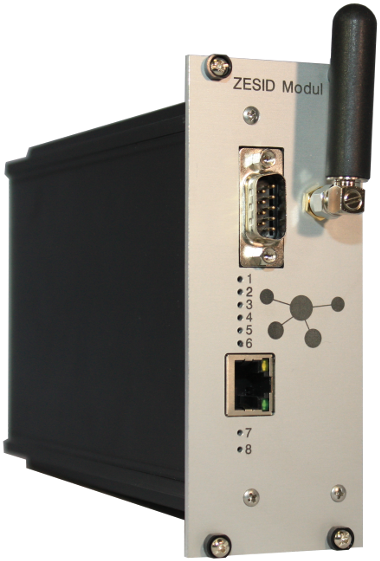

ZESID-Modul (Hardware)
- Neben der Clientsoftware in Lizenz sind fertige Hardwaremodule in Industriebauweise erhältlich; die Softwarelizenz ist im Kaufpreis enthalten.

  - Akkugepuffert (selbsttätige Erkennung und Meldung von Netzausfall und -Wiederkehr)

  - integriertes Mobilfunkmodem ( Mobilfunkkarte im Preis nicht enthalten)

  - 1 Ethernetschnittstelle 10/100

  - 2 serielle Schnittstellen (RS232) bis 115kbaud

  - optional mit Wartungstaste

  - 2 potentialfreie Relaisausgänge

  - 4 digitale Optokopplereingänge
  - 12V Stromversorgung

  - USB Host (intern)

  - SD Kartenslot (intern)

  Gern implementieren unsere Spezialisten für Sie auch andere Protokolle auf Basis von TCP-, UDP- oder serieller Schnittstelle(n) oder entwickeln für Sie speziell zugeschnittene Geräte oder I/O-und Schnittstellenerweiterungen.
  * Hinweis: Das Modul ist elektrisch und mechanisch kompatibel mit den bisherigen BSM Modulen der Firma Beratec/ATS und kann einfach ausgetauscht werden, da es u.a. das entsprechende LS25-Protokoll bereits beherrscht.

Webinterface
- Der Benutzerzugang erfolgt über ein Webinterface. Benutzerverwaltung, Kommunikation, Konfiguration von z.B. Störmeldungen und automatischen Behebungsaufträgen, Dokumentenverwaltung, Kartendarstellung u.v.m.

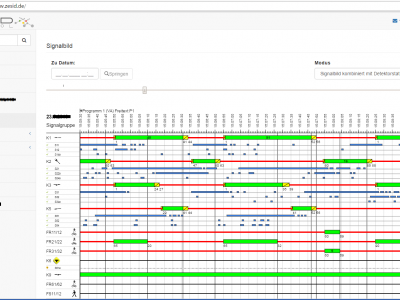

  Hier ein Beispielscreenshot einer Signalplandarstellung (wahlweise Live - oder Historienansicht) einschließlich Detektorstatus (ausblendbar).

  Weiterhin realisieren wir gern z.B. VPN-gesicherte TCP-Verbindungen zur direkten Datenbankabfrage über von uns gestellte Query-Server, die mit einer SQL-ähnlichen Syntax arbeiten und JSON-Objekte zurückliefern. Bestimmte Kodierungsvarianten erlauben es äußerst speicherplatzsparend z.B. Listen(Arrays) als Binärdaten zu speichern, die dabei transparent und automatisch aus dem Binärformar expandiert werden.

Anwendungsfälle
- Obwohl ZESID primär für die Verkehrstechnik entwickelt wurde haben wir großen Wert auf eine starke Abstraktion und somit Übertragbarkeit auf andere Anwendungsfälle gelegt. Grundsätzlich überträgt und speichert ZESID nahezu beliebige Daten in folgenden Kategorien:
  - Ereignisse( Vekehrstechnik: Störmeldungen und elektr. Betriebstagebuch)

  - Aktordaten (Verkehstechnik: z.B. Signalgruppenzustände, TX, Phase, Signalprogrammnummer und dergl.)
  - Sensordaten (Verkehrstechnik: z.B. Detektoren, Taster Belegung, Zeitlücken, Belegungsgrad, und dergl.)

  - aufbereitete Sensordaten (Verkehrstechnik: Zählwerte, Verkehrsmengen)

  - aufbereitete Livestatusdaten für Kartenanzeige(aktueller allgemeiner Zustand wie "Primärstörung", "OK", "Aus", "Ortsbetrieb")
  - Steuerbefehle (z.B. "Einschalten", "Uhrbetrieb", "Programmwechsel", "Relais schalten" und dergl.)

  Die Daten können vor der Übertragung bereits aufbereitet und verknüpft werden (z.B. Ableitung von aktuellen Zuständen aus den Daten, wie z.B. "Tür offen" aus einem Detektorzustand oder Akkumulierung von Detektorzählwerten und dergl.)

  Die ZESID-Server können Millionen Datensätze jeder Art pro Sekunde redundant für beliebige (einstellbare) Zeit speichern und abrufen, aufbereiten und darstellen. ZESID bietet eine sichere Übertragung im Internet durch Verschlüsselung nach militärischen Standards.
  Abbildbar sind jegliche Prozessdaten auch völlig anderer Einsatzgebiete, z.B. Gebäudeautomation, Energiecontrolling, industrielle Prozessprotokollierung und -steuerung , Web-Tracking, Serverüberwachung u.v.m.
  Sollten Sie eine spezielle Anwendung haben würden wir uns daher sehr freuen mit Ihnen über eine mögliche Umsetzung mittels ZESID beraten zu dürfen.
